Cadence Virtuoso IC 514 Symbol 可变参数设置指南

引言

在使用 Cadence Virtuoso 进行电路设计过程中，利用 Symbol 可以简化器件调用并增强可复用性，是一种常用的方法。然而，针对自定义的 Symbol，如果有参数化的需求，例如“更改管子尺寸”或进行“参数扫描”，Cadence 并不能直接在上层电路对其进行操作。

为此，本文以反相器为例，介绍如何通过设置 pPar 表达式结合 CDF 配置，实现参数的灵活传递与操作。这种方法能够有效提高设计效率，尤其适用于多层次原理图设计及参数化仿真场景。

操作过程

Schematic

首先建立一个 schematic，搭好反相器。

设置其中 PMOS 和 NMOS 的参数，用 pPar("变量名") 的形式表达，pPar 是用于 CDF 的参数传递的一个表达式，可以把变量从外部传递到内部。

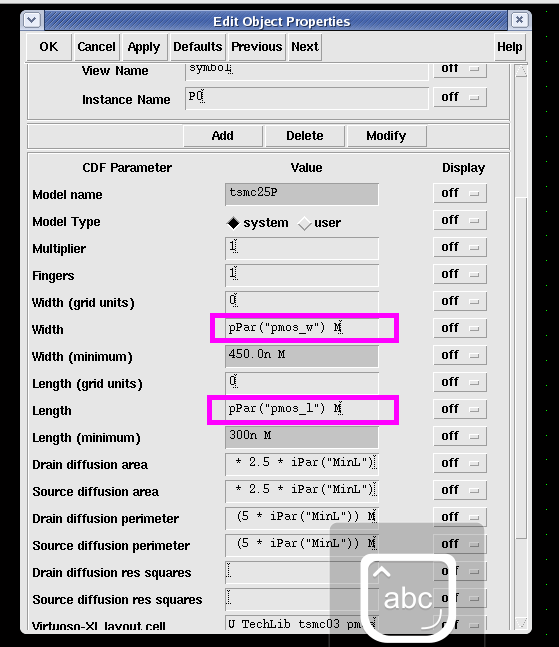

对 PMOS 设置如下：

其中 NMOS 也做类似设置，可以命名为 nmos_w 和 nmos_l。

注：几经尝试，IC514 中器件参数的的 Multipler 不支持 pPar，遂作罢。在更高版本可以写上。

创建 Symbol

Design - Create Cellview - From Cellview...

画好形状以后，可以尝试添加 Label 以方便查看信息。

按下 L，新建一个标签，输入 P:[@pmos_w]/[@pmos_l]。再建一个，输入N:[@nmos_w]/[@nmos_l]。

注：如果设置了 Multiplier ，输入的则应该是 P:[@pmos_mp]*[@pmos_w]/[@pmos_l]

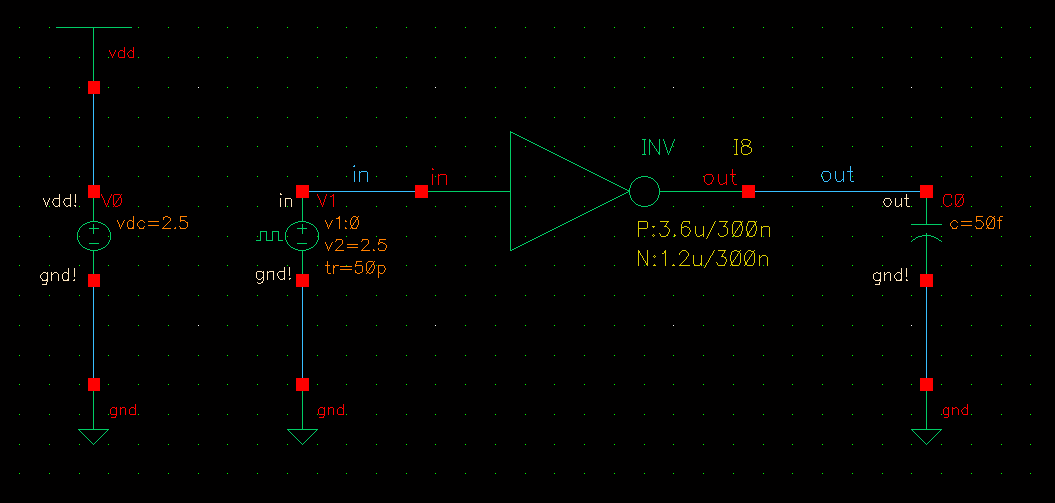

添加完成的 Symbol 如下，记得保存一下：

CDF 设置

在 CIW 中打开 Tools - CDF - Edit...

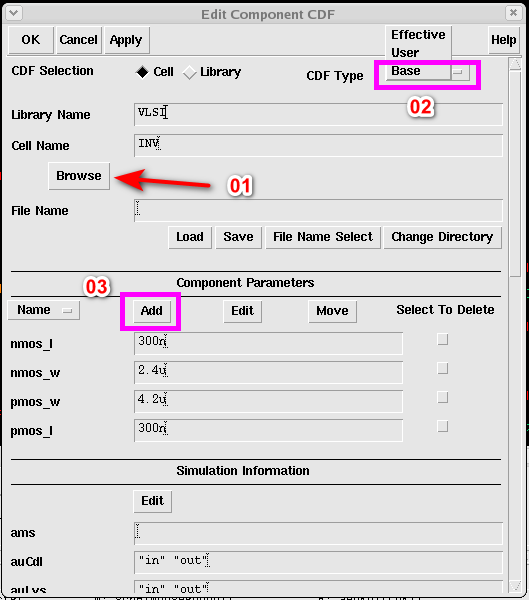

在弹出窗口点击 Browser （图中 01 处）选择反相器所在的 Cellview，并更改 CDF Type 为 Base（图中 02 处），很重要。

据说：

如果选择 effective，在 library manager 中 refresh 后，此处对CDF参数进行的设置会全部被初始化。

点击 Add 按钮（图中 03 处）添加器件参数。

注：这里我已经添加过了，所以下方有相应的参数，初次添加时，由于IC 514 版本较旧，不会自动列出参数名称，故下方是空的。

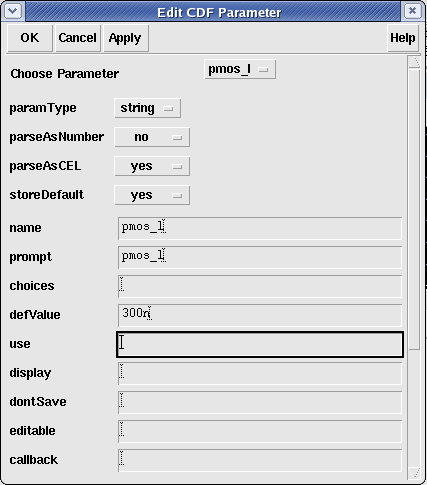

在弹出窗口中输入原先在 schematic 中设置的器件参数：

对参数的设置说明如下：

1. ParseAs Number（解析为数字）选择 yes ，否则参数无法自动识别为变量（需要手动添加）。（当然也可以选 no，这样显示起来美观一点，不会变成科学计数法）

2. units 改为 lengthMetric，这样会按照长度进行解析。不然很多参数会变成科学计数法。

3. Parse as CEL 设置 yes（否则无法在多层次的原理图进行参数传递）。¹

4. storeDefault 设置 yes，保存默认值。

5. 其余内容参考图片填写。

接下来，再设置下默认仿真器，点击 Edit Component CDF 窗口 的 Simulation Information 下的 Edit ，进入到 Edit Simulation Information 窗口，选择 Choose Simulator 为 spectre ，点击 ok 退出。

其它器件参数类似，重复上述过程即可。

添加完所有参数后保存。

Symbol 调用

新建一个 Schematic ，添加器件，选择方才绘制的 cell，即可看到元件参数：

按下 Q，可以对其进行修改：

这说明，通过以上设置，我们实现了 symbol 的参数化使用，支持参数扫描等操作，方便了电路的设计。

参考

1. 快速建立尺寸不同的反相器等单元

2. Parameters in hierarchical schematics

注释

---

1. "CEL" is the CDF Expression Language (a superset of AEL, the Analog Expression Language - it extends it to add pPar and iPar). If you don't have this enabled, it assumes it is a literal value and doesn't need any interpretation/reformatting during netlisting.↩︎
