SM3281N BB + YMTC 开卡过程小记
这几日，手上刚拿到了个 DIY 定制的
U盘，但由于自己的一些探索（作死）行为，U盘成功的寄了。
在抢救过程中，由于U盘采用的主控与颗粒的组合不太常见，在开卡时小坑无数，劳神费时，故有此篇记录。
U盘信息
摘自 ChipGenius：
主控厂商: SMI(慧荣) 主控型号: SM3281BB - ISP 201229-001 闪存识别码: 9BC348251000 - YMTC(长江存储) - 4CE/单通道 [TLC] -> 总容量 = 4GB
容量实际是128GB，这里识别不准。

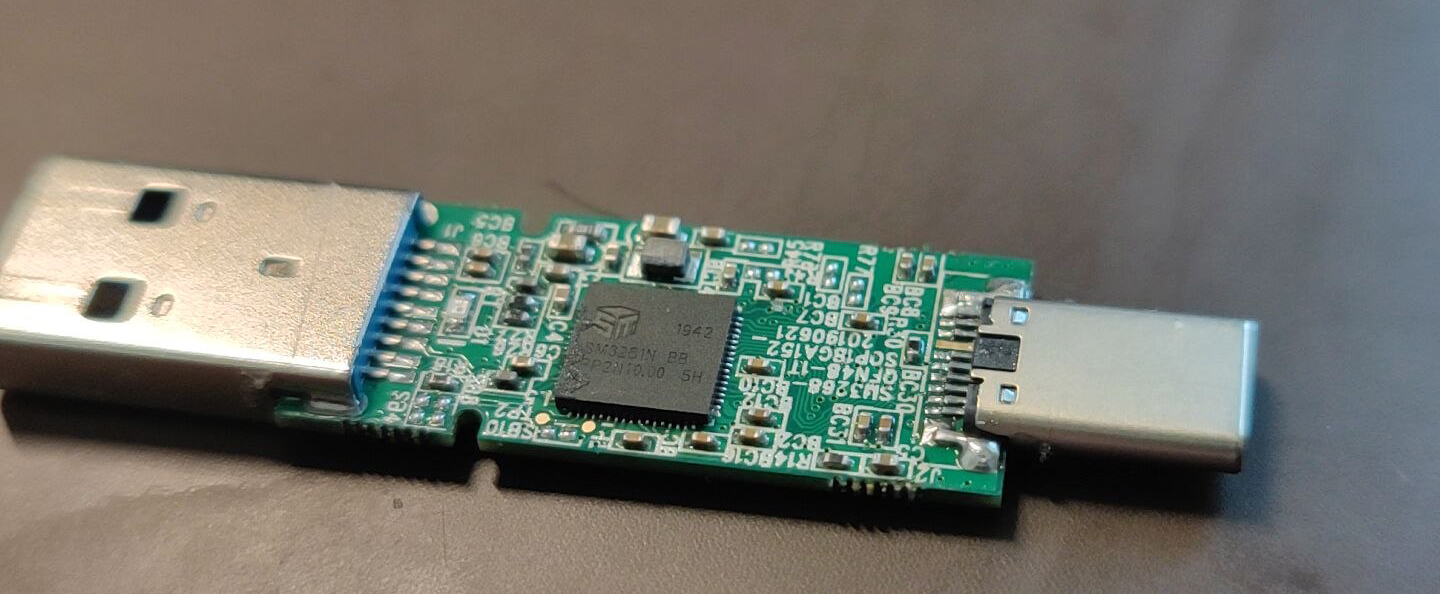

拆机丝印显示，实际主控为 SM3281N BB 。

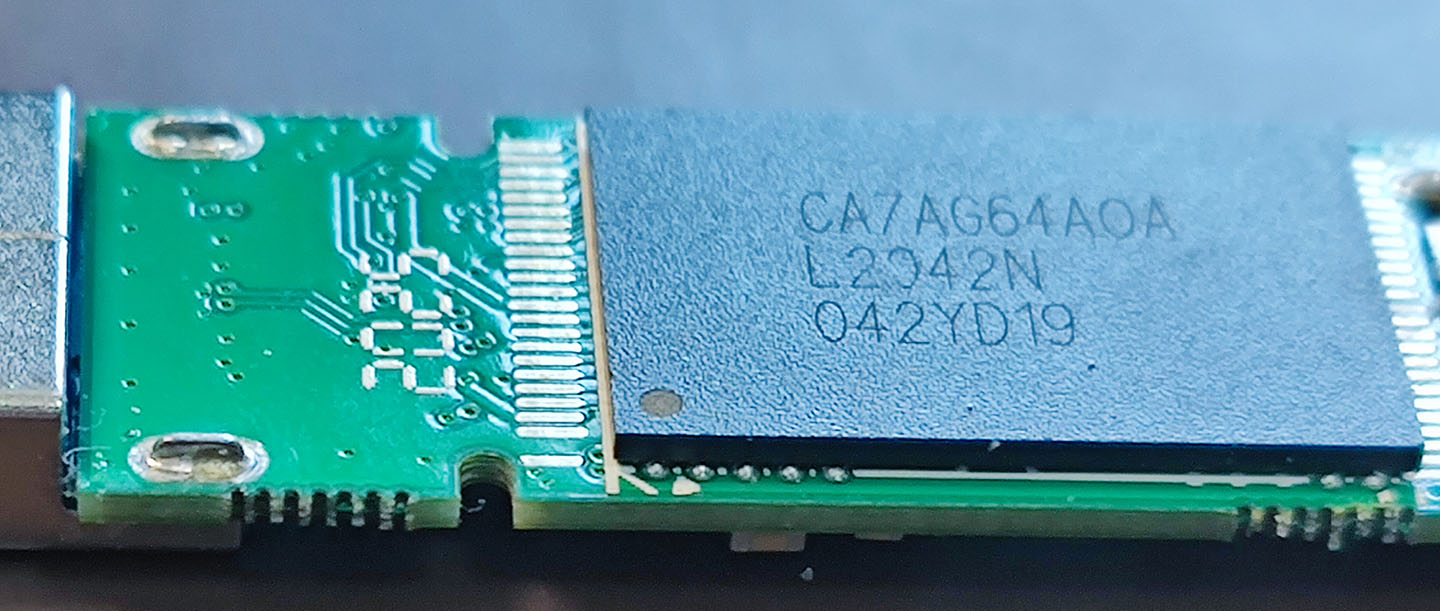

Flash 如图，没有长江存储的 logo，可能是个拆机的白片：
后续在量产工具里读到的料号为：YMTC YMN08TB1BHU1B，64层
3D TLC，单颗 128G。
开卡之“坑”
主控型号——3281??
正如刚才提到，ChipGenius 检测到的主控是
SM3281BB，但拆开看到的实际主控是 SM3281N BB
。
按照这个帖子的说法，两者还是不一样的。
其中后者的封装体积更大，而且其最大的亮点就是支持 Type-C。
不过，两者用的量产工具似乎没有什么区别（有待商榷）？另一方面我也没找到 SM3281N 专用的工具，所以直接拿 SM3281 的工具进行量产了，后续也能正常使用。
USB接口
把 U盘插上电脑后，我发现量产工具里无论如何都检测不到。查了资料以后才了解到，量产工具只支持 USB2.0 协议，我这电脑比较新了，端口全是 USB3.0。
本来事情到这里也就结束了，该换电脑换电脑（那时候身边没有），但我想到了一个神奇的操作：如果把 U盘缓慢插入电脑，那么接口上前面4个触点会先导通，而在后部的负责 USB3.0 的5个触点还不导通，这样就能被识别为 USB2.0 设备了。
试了一下，确实能触发为 USB2.0 协议，遂开始量产。但“中道崩殂”，因为量产过程中会有一个“重新上电”的步骤，U盘还插在电脑上，重新上电时9个触点同时接通，变为 USB3.0 协议，工具不能识别，无法进行后续操作，喜提“Device removed before xxxx....”错误一枚。
故我又换了个思路，打开了 VMware 虚拟机，配置 USB设备自动连接到前台虚拟机，并规定协议为 USB2.0。插上 U盘在虚拟机里量产，遂成功。
不过，我还是推荐换个有 USB2.0 接口的电脑，避免意外，因为有时VM 的驱动不能正确识别量产中的 U盘，U盘重新上电后有可能无法被连接到虚拟机内。
另外提一句，有时候操作系统的版本、电脑硬件的差异也会影响开卡结果。在上述以及下文中 N 次重试的过程中，有时我在一台老电脑上开卡会 Failed，但换了一台机子用相同参数就可以。
开卡工具与配置
黑片工具？正片工具？
颗粒自己用过一阵子，体质不差，本来是不需要黑片工具的。但是由于找了几个正片工具都开不出来，还搞到了不能高级格式化的地步，只能拿黑片工具低格回来。
贴一下我用的黑片工具——
文件名为 Star_SM3281series_U0428.7z，记得是从 mydigit
论坛的某个帖子上下载的：慧荣新量产工具分享：Star_SM3281series_U0428
如果找不到，从 usbdev 网站上下载其它版本的也可以：Dyna Mass Storage Production Tool
不过黑片工具开出来的盘，估计固件不太行，比原来慢了不少，3281 的小优势——4K 读写也没了。
难以接受，故有了下面找正片工具的过程。
正片工具——寻他千百度
找了好几个正片工具，usbdev 上边最新版，还有一些大佬的“整合版”“魔改版”“鸡血版”，里边都有 YMTC 的固件，也能识别 Flash，但就是开不出来。
后来有大佬指点：
SM3281BB+YMTC 的组合要用创见（Transcend）的工具！
如果是其它颗粒，用各种版本正片工具基本都可以，但长江存储颗粒，目前只能用创见工具。
换完工具，按照下图进行配置，十分顺利地就完成了开卡。特别注意红框内的部分，其它配置可酌情修改，但最好保持一致。
所以，不要以为工具里有固件就能开！要用合适的工具！
贴一下我用的版本——
文件名为 Transcend_1.3.08_U1207，里边的程序是
sm32Xtest_V2.5.77_v1_T1102.exe。
下载地址（usbdev）：TRANSCEND-SM32X-PV1.3.08-BY-USBDEV-U1207 (SMI MPTool v2.5.77 v1)
多说一句，SMI 正片工具的设置密码一般是
320，调试密码一般是 1111。
比较神奇的是，用原先的各类工具，在 USB3.0 协议上都不能识别到 U盘，但换了这个工具却可以。
（不过，据说创见的工具有限速？顺序读从来到不了300MB/s以上。不管了，能抢救过来就不错了，而且比黑片工具开的快多了，4K也有了）
抢救措施
下面再分享一下遇到的几个报错和处理。
Download ISP/CID Failed
有时写作“加载韧体失败”。
多半是 ISP/CID 选错了，或者说，固件比较旧，不适合你这个 Flash。我反复遇到几次，它出现在使用用黑片工具高级格式化或者正片工具量产时，只有低格不出错。（低格一次4小时....无语ing...）
正确的做法就是抱紧各位大佬的大腿，赶紧换个量产工具，换个版本！最新的、未公开的，都试一下，总会有惊喜。
在多方查找资料后，我后来才得知，这个组合得用刚刚提到的“创见”的工具。换完之后无比顺滑，畅通无阻。
Info Check Failed
（呃，大概是叫这个名字，“初始化生产信息失败”，记得不太清楚了）
一般是在 Debug 工具里边点了 Erase All 或者
Erase Info，然后使用高级格式化或正片工具进行量产时产生。当然也不排除由于神秘因素造成这些信息丢失。
你的选择有2个：
- 用黑片工具低级格式化。（高速低阶格式化也行，会快很多）
- 用正片工具，勾上
Pretest，选好Erase All。
容量异常变小
我这 Flash 识别的容量是 131GB，刚开始开了几次还算正常，但后来不知道搞了什么配置，用正片工具开出来的永远只有 7.9GB，手动指定容量则提示坏块过多！但是这一换成黑片工具就能开出121GB、115GB，不是坏块问题。
解决方法：点开正片工具的调试窗口-“Enable all
functions”（有的工具可能没有），点 Erase Info 以及
Erase All。清除完毕后把正片工具的 Pretest 选好
Erase All 再开一次。
注：也尝试过使用黑片先开出正常容量，然后用正片工具
Pretest 选 No Erase 或者
Erase Good Blocks，但会卡在 Pretest
过不去。（怀疑和低格的时候选的“分Bin固定容量”“Bin1不定容”之类的有关系，没有研究）
电脑无法识别
症状：U盘插上电脑后，首先提示是“USB 大容量存储设备”，但此时量产工具不认盘。几十秒后，变为“无法识别的USB设备”“设备描述符请求失败”云云，设备管理器 USB 一栏下面出现1-2个未知设备。
这里又踩了个坑：我想到量产工具有个“工厂驱动”模式，会不会是固件出错以后，主控默认进入了工厂模式呢？于是我就用量产工具附带的驱动安装程序
SMIInfUpdate.exe 装上了
SMI Factory Driver。重新拔插
U盘以后，果然被成功识别为工厂模式下的驱动器，不再变为“未知设备”。
然鹅，现实总是很有戏剧性，就算是装了工厂驱动，量产工具（工具已正确配置）里也还是不能识别。。。（当然也可能是我驾驭不了。）
正确的做法，还是戳开那个万恶的
SMIInfUpdate.exe ，点中间那个
Mass Storage Driver 把正常驱动装回来。
然后拔下U盘，拆开外壳（Tips：我这个是金属外壳，拿电吹风把胶水吹热了，用刀片轻撬一下比较好打开），把图示接触点——LED的负极和GND，用导体短接起来（插面包板的跳线就很不错，镊子也是个好选择）。
保持短接状态把U盘插上USB，不出意外的话量产工具很快就识别了，记得松手解除短接。
注意，不同的PCB板子、不同的主控不要乱接，不然可能会搞坏。如果还没识别，看看你是不是忘了把量产工具里的驱动设置改回来。如果还不能识别，估计是这种短接方法并不合适，或者是真没救了。
有关测试模式的其它一些接线方法：usbdev - testmode
END
上面是这次折腾过程的记录。自己仍处于小白阶段，估计上面写的内容还有很多不准确之处，欢迎指正探讨，谢谢。
